КИП.РСЗ

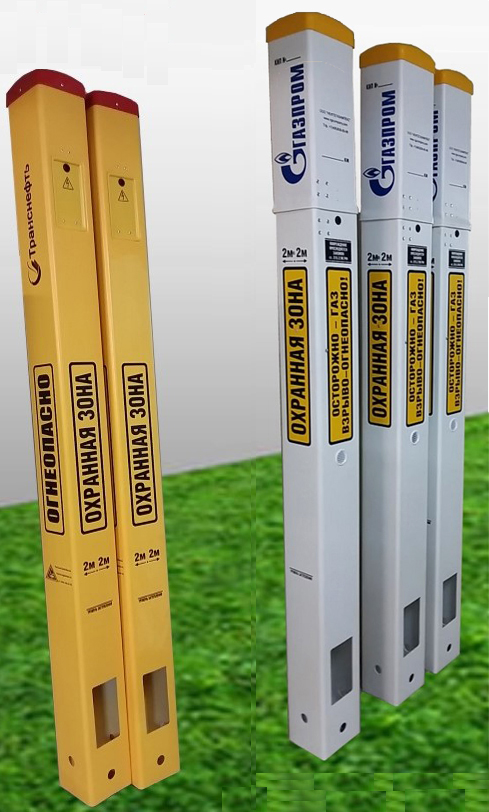

Представляет собой изделие на основе полимерного профиля, трёхгранного или квадратного сечения, с размерами граней от 130 до 200мм, белого, желтого, оранжевого или другого цвета. Внутри КИП размещается клеммная панель с клеммами из цветного металла или коррозионностойкой стали для подключения силового и измерительного оборудования.

Контрольно-измерительные пункты (КИП.РСЗ)

В зависимости от комплектации:

  • Предназначены для контроля и регулировки параметров электрохимической защиты (ЭХЗ) подземных коммуникаций
  • Коммутации отдельных элементов систем ЭХЗ
  • Материал изделия: трудногорючий, морозостойкий полимер
  • Обозначения трасс трубопроводов, других металлических подземных сооружений и кабельных коммуникаций.

КИП.РСЗ производится на основе полимерного профиля

  • Трёхгранного или квадратного сечения
  • Размеры профиля: треугольник с гранями 130, 180, квадрат 200мм;
  • Цвет профиля: базовые: белый, желтый, по согласованию красный, оранжевый или другой
  • Высота изделий: 0,5 – 3,0м
  • Внутри КИП размещается клеммная панель для подключения силового и измерительного оборудования.

Внутри контрольного щитка расположена клеммная панель

  • для измерительных зажимов — сечением до 10 мм2;
  • для силовых зажимов — сечением до 35 мм2.

В комплект КИП.РСЗ входит:

Верхний полимерный колпак-заглушка. Цвет колпака может меняться в зависимости от типа маркируемых коммуникаций или иных задач.

Клеммная панель с клеммами из цветного металла или коррозионностойкой стали имеет необходимое количество выводов для подключения силового и измерительного оборудования.

Защитная крышка с замком для предотвращения свободного доступа к клеммной панели

Антивандальное устройство для предотвращения изъятия КИП из грунта.

Информационные и предупреждающие надписи на поверхности КИП, а так же светоотражающие или флуоресцирующие метки наносятся по согласованию с заказчиком

Производим продукцию
с 2008
года

Типы КИП

Через верхнюю подъемную часть. Формуется после нагрева «юбка» верхней части
Через окно в профиле. Формуется после нагрева под прессом
  • Самонесущий в земле
  • Крепление на трубе
  • Крепление для слабонесущих грунтов
  • Устройство используется для удержания стойки КИП в вертикальном положении в болотистой местности. Эфект достигается за счет крепления стойки КИП к телу трубопровода диаметром от 500 до 1420 мм.
  • Конструктивно устройство состоит из металлической платформы для установки КИП и металлического хомута, соответствующего диаметру трубопровода
  • Для скрытой установки на промышленных площадках, вдоль трасс и в городских условиях с целью снижения потребности в надземных КИП и увеличения свободного пространства.
  • Коммутация силовых цепей элементов системы электрохимической защиты
  • Контроль и регулировка параметров (ЭХЗ) подземных коммуникаций

Техническое описание:

  • КИП.РСЗ.С производится на основе полимерной гофрированной трубы большой жесткости с герметичным дном и съемным верхним люком
  • Конструктивное решение обеспечивает полную герметичность изделия, в т.ч после ввода кабелей
  • Внутренний диаметр – 300мм
  • Высота изделия: 0,5 – 0,6м
  • Внутри КИП размещается съемная клеммная панель для подключения силового и измерительного оборудования.

КИП.РСЗ устанавливаются вдоль трассы подземных коммуникаций:

  • на прямых участках в пределах видимости, но не реже чем через 500 — 1000 м (в зависимости от коррозионной опасности участка подземных коммуникаций);

  • в местах поворота трассы подземных коммуникаций;

  • по обе стороны от мест пересечений трассы подземных коммуникаций с искусственными и естественными преградами (дорогами, реками и т.п.);

  • в местах подключения дренажного кабеля к подземным коммуникациям;

  • в местах установки изолирующих фланцевых соединений;

  • в местах пересечения с трассами других надземных и подземных коммуникаций.

Дополнительное оборудование нашего производства

Блок контроля анодных заземлителей

  • Предназначен для коммутации и контроля работоспособности анодных заземлителей и электрических соединений путем включения блока в электрические цепи анодных заземлителей.

Блок защитного заземления

  • Предназначен для защиты подземных сооружений от коррозионного влияния электромагнитных полей ЛЭП, расположенных рядом и/или пересекающих защищаемое сооружение, а так же для организации грозозащиты.

Анодные заземлители протяженные типа АЗП.РСЗ

  • Изделие предназначено для использования в качестве малорастворимых протяженных гибких анодных заземлений с подповерхностным и глубинным расположением в установках катодной защиты от коррозии подземных металлических сооружений.
  • Изделие состоит из токопровода на котором закреплен малорастворимый электрод (рабочий элемент). Рабочий элемент представляет собой проволоку из титана с нанесенным оксидированным покрытием. Рабочий элемент электрически подсоединяется к токопроводу через контактный узел с постоянным шагом. Токопровод с рабочим элементом расположены в коксовой засыпке и покрыты химически стойкой оболочкой и защитной оплеткой.

Электрод сравнения ЭСМ.РСЗ

  • Предназначен для измерения поляризационного потенциала и потенциала подземных сооружений путем создания электролитического контакта с грунтом при определении эффективности противокоррозионной защиты подземных металлических сооружений.
  • ЭСМ.РСЗ представляет собой изделие, выполненное в прочном, герметичном пластиковом корпусе. Внутренний объем корпуса заполнен насыщенным раствором сернокислой меди с установленным внутрь медным электродом.
  • Дно изделия представляет собой механически защищенную ионообменную мембрану, обеспечивающую создание устойчивого электролитического контакта с грунтом.
  • Сверху расположен вывод кабеля от электрода.
  • Потенциал по отношению к хлорсеребряному электроду – 120±15мВ
  • Внутреннее электрическое сопротивление – не более 15кОм

Комплектность

  • Электрод сравнения в пластиковом корпусе
  • Кабель ВПП 1х6 длиной 2,5м
  • Дополнительный электрод
  • Инструкция по эксплуатации/паспорт

Станция катодной защиты

Станции катодной защиты (СКЗ) являются необходимым элементом системы электрохимической (или катодной) защиты (ЭХЗ) подземных трубопроводов от коррозии.

Комплекс станции катодной защиты (СКЗ), состоит из следующих элементов:

  • Станция катодной защиты;
  • Анодные заземлители;
  • Кабельные линии
  • Пункт контроля и измерения;

Крыша высотного обзора (КВО)

  • Обеспечение дистанционного визуального контроля трасс трубопроводов или коммуникаций с высоты, при их инспекции с борта воздушного судна. Обеспечивает хорошую видимость знаков с КВО, просмотр и/или фиксацию порядковых номеров километров или другой информации.
  • Крыша высотного обзора изготавливается в различных исполнениях, соответствующих типу профиля. Материал КВО – ударопрочный полистирол
